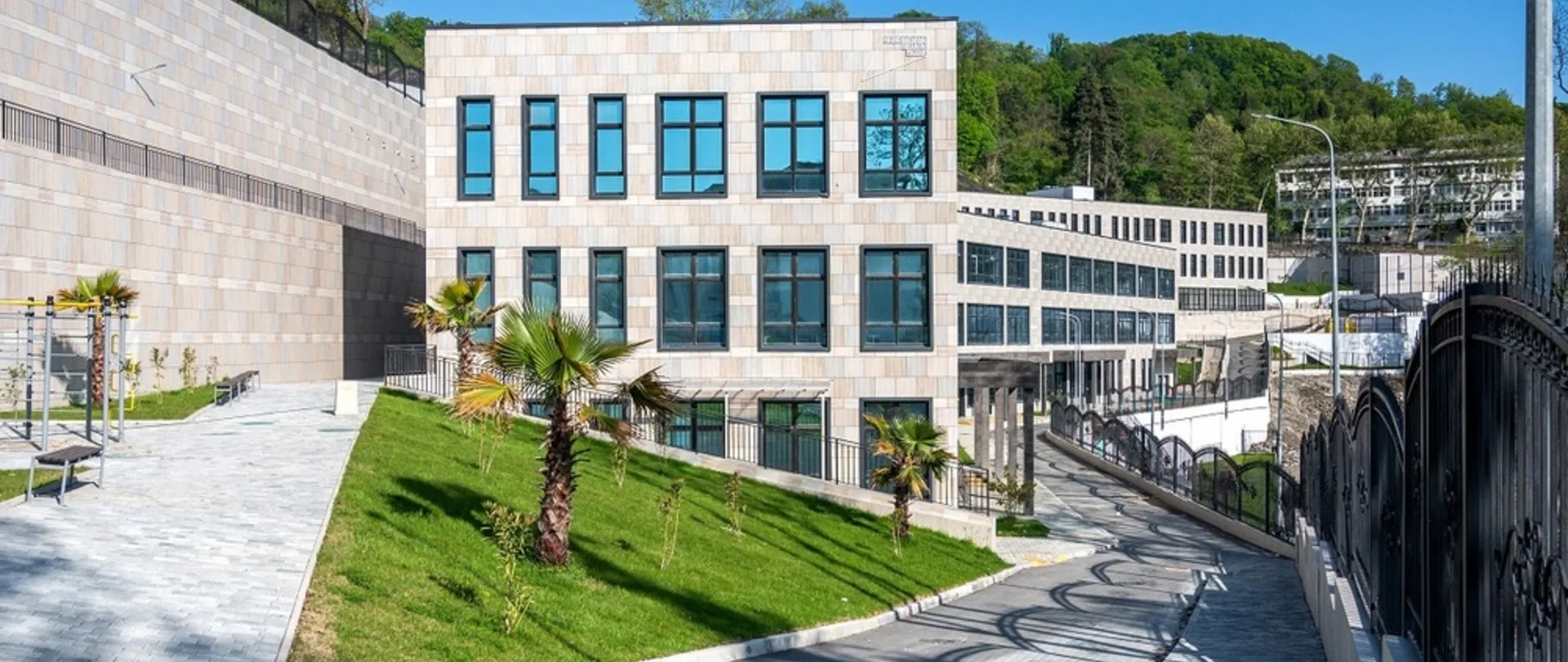

Школа на 801 место в Сочи

Слаботочные системы и инженерная инфраструктура для новой школы в рамках национального проекта «Образование». 3 учебных корпуса, спортзал, столовая, актовый зал. Сжатые сроки и нулевая терпимость к замечаниям при приёмке.

СКСЛВСВНОПССОУЭСКУДРадио

801

учебное место

учебных корпуса

~800

розеток СКС

СОУЭ-3

с речевым оповещением

МЧС

сдано с первого раза

Нацпроект

«Образование»

Контекст

Что за объект

Новая школа в рамках национального проекта «Образование»: 3 учебных корпуса, спортивный зал, столовая, актовый зал, библиотека. Государственный заказ — приёмка с участием МЧС, Роспотребнадзора и стройнадзора. Все слаботочные системы должны соответствовать требованиям ППЭ и СП 484/486.

Проблема заказчика

Что было сложно

Сжатые сроки сдачи к началу учебного года. Многоэтапная приёмка с разными контролирующими органами — каждый из них может задержать ввод объекта. Все слаботочные системы должны быть закрытыми до начала тестирования; ИД — собрана и оформлена строго по регламенту.

Дополнительный риск — антитеррористическая защищённость. Контроль доступа на КПП, видеонаблюдение по периметру и в учебных корпусах должны соответствовать Постановлению 2541. Любое отклонение — переделка и срыв даты ввода.

Наше решение

Подход и стек

Адресная ОПС на «Болиде». ИСО «Орион» — реестровое решение, привычный для МЧС стек, отлаженная диагностика. Совместима с СКУД и видеонаблюдением в одной экосистеме.
СОУЭ-3 с речевым оповещением. По СП 3.13130 для образовательных учреждений с массовым пребыванием детей. Голосовые сообщения вместо «обычной сирены» — снижает панику при эвакуации.
СКС с тестированием Fluke на каждой линии. Каждая из ~800 розеток с протоколом, в составе ИД. Это объективное доказательство для приёмки.
Антитеррористический комплекс. СКУД на КПП, видеонаблюдение по периметру с распознаванием лиц для базы «Тревожный кнопк».

Этапы реализации

Как работали

Проектирование и согласование

Рабочая документация по разделам АПС, СКУД, ВН, СКС/ЛВС. Согласование с пожарным надзором, главным архитектором, заказчиком.

Поставка оборудования

«Болид» (ОПС/СКУД), Hikvision (видеонаблюдение), Hyperline (СКС). Все в реестре Минцифры. Поставка партиями под этапы монтажа.

Монтаж параллельно с отделкой

Кабельные трассы под отделку, шкафы и контроллеры в технических помещениях, оптика между корпусами в защитных коробах.

Тестирование и пусконаладка

Fluke-тестирование каждой из ~800 СКС-линий с протоколом. Программа и методика испытаний АПС, СКУД, ВН — пройдена с первого раза.

Сдача комиссии

Полный пакет ИД для МЧС, Роспотребнадзора, стройнадзора. Все 7 систем приняты с первого раза. Школа открылась к 1 сентября.

Обучение и сервис

Обучили технического директора, персонал столовой и охрану. Заключили договор на квартальное ТО — обязательное по нормам АПС.

Технический состав

Что установили

СКС

Cat.6 + оптика между корпусами, ~800 портов с тестированием Fluke

ЛВС

Корпоративная сеть, Wi-Fi-зоны, отдельный VLAN для системы безопасности

ОПС

«Болид» ИСО «Орион», адресные извещатели, ППК С2000

СОУЭ-3

Речевое оповещение по СП 3.13130, голосовые сообщения для эвакуации

ВН

Hikvision: периметр, входы, коридоры, школьная территория

СКУД

КПП, входы в корпуса, антитеррористическая защищённость по 2541

Результат

Что получил заказчик

Объект сдан к 1 сентября. Школа открылась к началу учебного года, без переноса сроков.
Приёмка МЧС с первого раза. Полный пакет ИД, протоколы испытаний, паспорта оборудования — всё подготовлено заранее. Без замечаний и доработок.
Антитеррористическая защищённость по нормам. Постановление 2541 выполнено: СКУД, ВН, тревожная кнопка, регламент пропуска посетителей.
~800 СКС-линий с протоколами. Каждая розетка с паспортом тестирования Fluke. Школа имеет полную сетевую инфраструктуру с запасом под рост.
Договор на квартальное ТО подписан. Обязательное обслуживание АПС не реже раза в квартал — обеспечиваем по регламенту.
